Kalibrieren/ Einstellungen Display Indicator
XK 315A 1
Einstellungen/ Kalibrieren
Um in den Einstellungs – und Kallibriermodus zu gelangen
Die Null und gleichzeitig on drücken
Kalibrieren
Die Waage ist fertig kalibriert, heisst,
auf on drücken, hochzählen lassen und wenn sie nicht
auf „0“ steht, die „0“ drei Sekunden drücken, sollte das nicht klappen oder error anzeigen:
Wiegen Sie sich mit einer Personenwaage, dieses Gewicht
brauchen wir später
Wir müssen der Waage nun lernen was 0 ist, also mit der
Wiegeplatte drauf, denn die wiegt ja auch etwas
Die Null und gleichzeitig on drücken
Waage zählt hoch
jetzt
*
drücken
jetzt die Pfeil nach rechts Taste drücken
nun wieder * drücken
jetzt weiß die Waage was Null ist

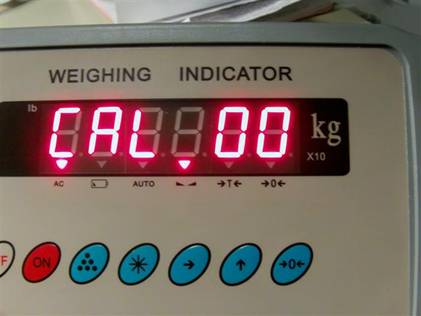

auf dem Display erscheint
die Waage verlangt nach dem Kalibriergewicht
dazu drücken Sie die Pfeil nach rechts Taste, abhängig davon
wie hoch ihr Kalibriergewicht ist, also bis zur dritten -(bei über 100kg) oder
bis zur zweiten Stelle von rechts (blinkend) und geben mit der „Taste hoch“ das
Kalibriergewicht ein
also zB:
Sie wiegen 80 Kilo, haben also 80 Kilo Kalibriergewicht, so
drücken wir mit der „Taste rechts“ bis zur vorletzten Stelle (von rechts - blinkend)
und drücken acht mal die „Taste oben“ bis die 8 blinkt,
die null lassen wir so stehen
Stellen uns nun mit dem Display in der Hand breitbeinig in
die Mitte der Waage, ruhig stehen und nun die * Taste drücken
Nach 3-4 Sekunden wird nun ihr Gewicht (8okg) angezeigt
Waage ausschalten
Sie können nun die Waage wieder verlassen
Display wieder an und überprüfen ob die Waage funktioniert,
die Waage muß an allen Ecken und
auf allen Stellen das gleiche Gewicht anzeigen
Sie können zum Kalibrieren natürlich auch andere Gewichte
nehmen, Eichgewichte, oder zuvor abgewogene Futtersäcke
Wiegezellen

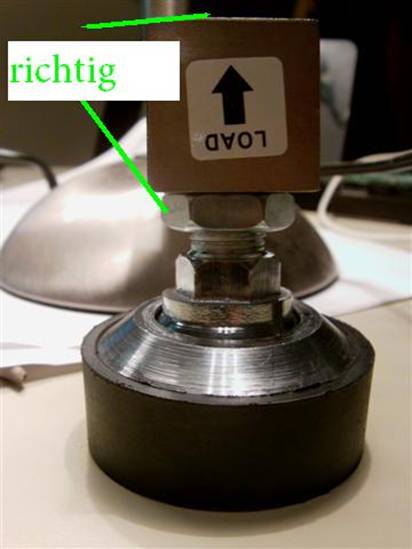

die Wiegefüße nicht bis zum Anschlag eindrehen, damit
das Gewinde nicht durch die Wiegezelle geht und am Rahmen anstößt, sonst wiegt
die Waage nicht richtig
es muss also immer Luft zwischen den Wiegezellen und dem
Rahmen sein
auch zu beachten wenn
man die Waage mit den eingedrehten Füßen alleine umlegt, so könnten sich auch
die beiden unteren Wiegezellen verschieben
das Gewinde der Wiegefüße hat noch eine Mutter, diese dient
dazu das das (nicht ganz eingedrehte - siehe
Beschreibung oben) Gewinde der Füße fest mit der Wiegezelle verbunden ist
Konfiguration
Schließen Sie das Kabel von der Waage an das
Display an Schritt, die Waage ist vorkalibriert, sollte nach dem Anschalten und
hochzählen auf -0- stehen und Sie können wiegen
Sollte die Waage wieder Erwarten ohne Gewicht
keine Null anzeigen drücken Sie bitte die Null auf dem Display für 2 Sekunden und
vergewissern Sie sich das die Waage mit allen vier Füßen fest steht (den Boden
berührt)
Es kann vorkommen das die Waage dennoch hin und
wieder kalibriert werden muss, dazu siehe Beschreibung oben
Weitere Einstellungen
Display Aus
Drücken Sie kurz die -0- und gleichzeitig die ON
Taste
Nach dem Hochzählen drücken Sie die Sternchen
Taste 2 x
-SET- erscheint
Drücken Sie die „nach rechts Taste“
d……….1kg erscheint, das heisst die Waage wiegt in
1kg Schritten
wenn Sie nun die Taste „nach oben“ betätigen
könnnen Sie diese Schritte ändern
2kg, 5kg, 0,1kg…………
Zu speichern mit der Sternchen Taste0,1 bedeutet die Waage wiegt nun anstatt zB 452 kg 452, 3 kg
danach
ist es jedoch nötig die Waage neu zu kalibrieren (siehe oben), da die
Waage das zuvor angezeigte Gewicht anstatt 452 kg nun mit 45,2 kg
anzeigt
Die nächste Einstellung ist
FLT (Filter) 00 ist der Richtwert, zu ändern mit
der “nach rechts“ Taste und der „nach oben“ Taste, dadurch wiegt die Waage
schneller, insbesonders bei tata Funktionen, je höher (bis99) je schneller
Mit Sternchen speichern bzw weiter zum nächsten
Schritt
AUTP = automatische Abschaltung
Vorgabe: 00 = keine Abschaltung, 01 = automatische
Abschaltung, zu ändern mit der „nach rechts“ und „nach oben“ Taste
Speichern und weiter zum nächsten Schritt
Adr = Adresse
Vorgabe: 00
Sternchen zum speichern
B 2400
Bedeutet die Baudrate beim Betrieb mit einem PC an
der hinteren Schnittstelle, hier sind 2400 bzw 4800 die üblichen Baudraten, zu
ändern mit der „nach oben“ Taste, speichern mit Sternchen Taste
Fertig
Im normalen Wiegebetrieb, also nur die Taste –ON-
betätigen
Sternchen Taste 2 x drücken
AUT = Automatic, Vorgabe 0
Bedeutet die Waage wiegt das Gewicht
Mit der“nach oben“ Taste kann die Waage auf „Tiermodus“
geändert werden, was bedeutet das die Waage, sobald sie das Gewicht erfasst
hat, dieses „festhält“, so das bei unruhigen Tieren die Waage nicht ständig hin
– und her springt, das Gewicht bleibt so lange stehen, bis das Tier wieder von
der Waage gebracht wird
Einstellung: mit der „nach oben“ Taste auf 5
drücken
Mit Sternchen Taste speichern

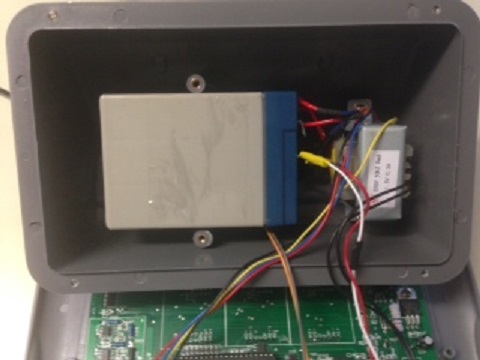

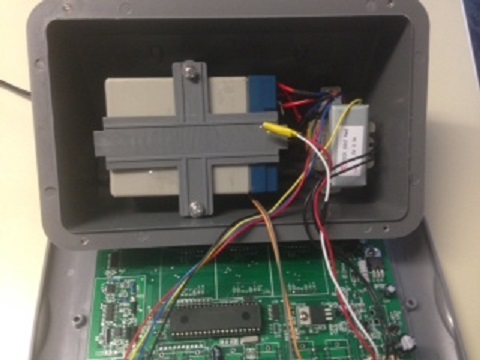

lösen

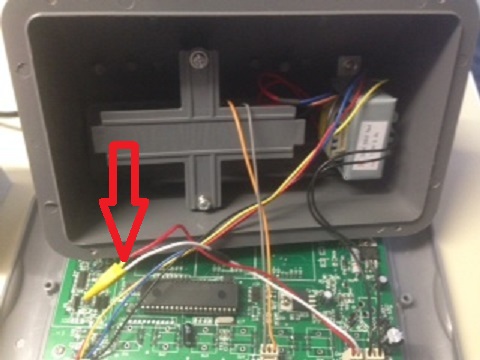

Sie die zwei Schrauben der Akku Halterung, der Pfeil zeigt auf die zwei
innenliegenden freien Kabel für den Akku Anschluss (weiss=minus,
rot=plus)
und brigen die Halterung wieder inPosition
